Канальные кондиционеры: устройство, принцип работы, расчет

Содержание:
1. Технические особенности устройства
2. Принцип работы канального кондиционера
3. Расчёт и подбор канального кондиционера
4. Подключение и обслуживание

Канальный кондиционер — это популярное климатическое оборудование, предназначенное для создания и поддержания благоприятного микроклимата в жилых, офисных и общественных помещениях. По сути, устройство представляет собой сплит-систему, состоящую из внутреннего и наружного блоков, соединённых между собой электрокабелями и фреоновой трассой. Конструкция и монтаж внешнего компрессорно-конденсаторного модуля не отличаются от устройства и установки аналогичного элемента в классической системе кондиционирования.

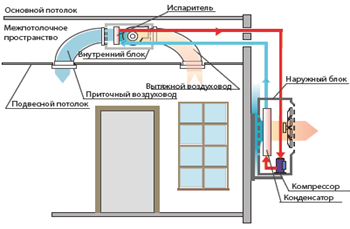

Но своё название канальный кондиционер получил за счёт скрытого монтажа внутреннего блока (испарителя), который монтируется за фальш стеной или подвесным потолком. Когда речь заходит о кондиционировании загородного дома, коттеджа либо объекта с множеством кабинетов, испаритель устанавливают в кладовке, подсобке либо на чердаке. Удалённое место установки избавляет от лишнего шума и не нарушает эстетики оформления пространства.

Технические особенности устройства

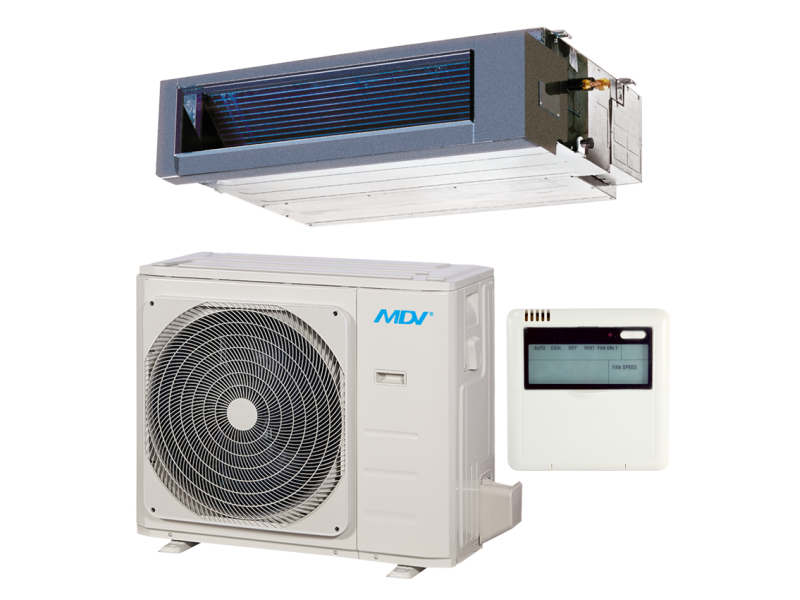

Скрытая канальная система кондиционирования отличается большой мощностью. Это наилучший экономически оправданный вариант для комфортного управления микроклиматом в одной комнате или во всём здании. Во внешнем блоке располагаются компрессор, конденсатор, вентилятор, капиллярная трубка, четырёхходовой клапан. Во внутреннем модуле сосредоточены:

• необходимая автоматика;
• высокопроизводительный вентилятор;
• теплообменник;
• фильтры для очистки воздуха.

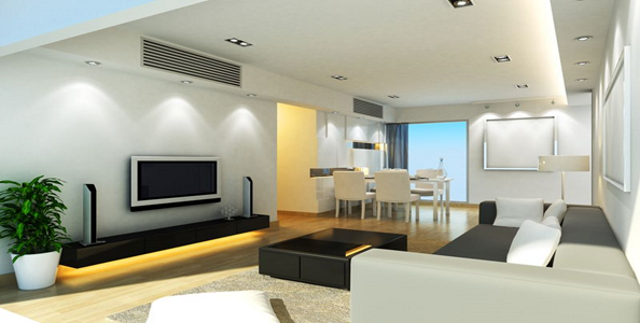

Однако в видимой зоне остаются только решётки щелевых диффузоров для забора и подачи воздушной массы, которые соединяются с воздуховодами. Поэтому канальный кондиционер нужно подбирать так, чтобы силы вентилятора хватало для преодоления сопротивления воздуховодной сети. При этом важно знать, что один внутренний блок может подготовить и равномерно подавать значительный объём воздушной массы в несколько комнат одновременно. Подготовка включает глубокую очистку, осушение либо увлажнение, ионизацию, нагрев и подмес свежего воздуха с улицы.

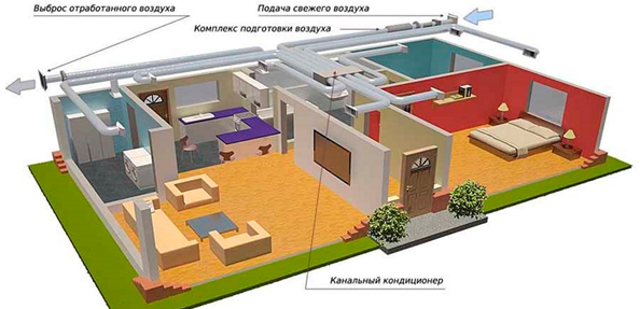

Схема канальной системы кондиционирования в доме

При грамотном проектировании и монтаже внутриканальная мультисплит-система легко справляется с кондиционированием больших помещений и работает бесшумно. Поэтому может применяться в санаториях, холлах отелей, базах отдыха, административных зданиях. Единственное, что требуется для установки канального блока — потолки высотой не меньше 2,8-3 м.

Принцип работы канального кондиционера

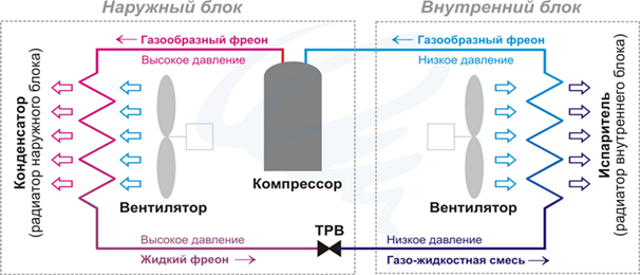

Механизм функционирования канальника происходит по замкнутому циклу:

• Из испарителя в компрессор наружного блока поступает газообразный хладон с температурой около +15-20°С и давлением 5 атмосфер.
• В компрессоре хладагент сжимается под давлением 20-25 атмосфер, нагревается до +75-90°С, переходит в газообразное агрегатное состояние и по холодильному контуру направляется в конденсатор.
• За счёт теплообмена с уличным воздухом холодильный агент охлаждается, конденсируется и в жидком виде перемещается в дросселирующее устройство.
• После прохождения через терморегулирующий вентиль, представляющий собой спиральную медную трубку, фреон теряет давление, остывает и частично испаряется.
• На последнем этапе газо-жидкостная смесь хладона передвигается в испаритель, забирает тепло у комнатного воздуха, который обдувает радиатор, становится газообразным и устремляется к компрессору. Цикл повторяется.

По такому принципу работают все канальные кондиционеры, независимо от модификации. В зимнее время, когда оборудование используется для повышения температуры в доме, дополнительно подключается четырёхходовой клапан, который на схеме не указан. Клапан меняет направление хода холодильного агента: внутренний модуль нагревает воздушный поток, а внешний охлаждает.

Расчёт и подбор канального кондиционера

Типовая методика расчёта, которая помогает правильно подобрать сплит-систему канального типа для комнаты площадью 45-70 м2, не считается особо сложной. По простой формуле можно найти мощность охлаждения в киловаттах для стандартных условий эксплуатации с учётом популярных сторонних факторов. В их числе — естественная освещённость помещения, работающие при закрытых окнах бытовые электроприборы, присутствие предполагаемого количества людей и техники.

Расчёт производится по формуле: Q = Q1 + Q2 + Q3, где каждый показатель также нужно просчитывать.

Q1 — тепло, поступающее от стен, пола и потолка.

Q1 = S x h x q/1000, где S — площадь комнаты в м2, h — высота потолка в м, q — коэффициент для помещений с нормальной освещённостью, равный 35 Вт/м3.

Q2 — величина теплопритока от одного взрослого человека.

0,1 кВт — в состоянии покоя;

0,13 кВт — при естественном движении;

0,2 кВт — при активном движении.

Q3 — теплопритоки от работающих бытовых устройств.

0,3 кВт — от одной единицы компьютерной техники;

0,2 кВт — от телевизора;

0,1 кВт — от осветительных приборов.

После проведения вычислений можно понять, что для комнаты с площадью охлаждения 60-70 м2, достаточно канального кондиционера холодопроизводительностью 7,5 кВт. Здесь необходимо отметить один приятный момент. В современных сплит-системах показатель электропотребления заметно ниже параметра мощности охлаждения. Например, бытовая климатическая техника на 3,6 кВт при кондиционировании помещений будет потреблять около 1 кВт электроэнергии, что будет отражаться в платёжных квитанциях.

Подключение и обслуживание

Сложность монтажа канального кондиционера непосредственно связана со спецификой устройства. Поскольку местом расположения испарителя и воздуховодов является межпотолочное пространство, его высота должна составлять не меньше 27-35 см. Поэтому устанавливать сплит-систему желательно во время проведения ремонта в доме. Процесс установки и подключения требует профессиональных знаний и умений, состоит из нескольких этапов:

• тщательный осмотр помещения, разработка проекта;
• бурение отверстий для соединительных труб;
• установка наружного блока на кронштейне;
• прокладка сети воздуховодов и создание фреоновой трассы;
• устройство гидро- и теплоизоляции;
• подключение к питанию;
• установка внутреннего блока.

Профессиональный монтаж канального кондиционера гарантирует бесперебойную работу оборудования, продлевает период службы и отдаляет необходимость ремонта. Но сервисное обслуживание техники с проверкой герметичности, дозаправкой, чисткой и заменой фильтров внутреннего блока должно проводиться хотя бы 2 раз в год.
